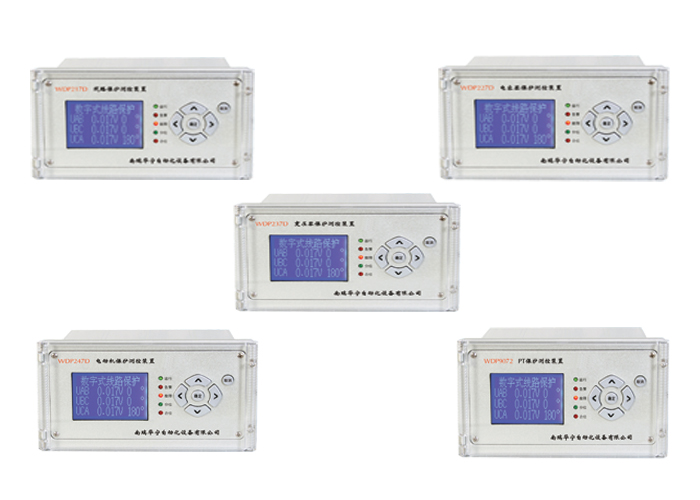

WDP-207系列保护测控装置

返回列表


1、概述::

  电力智能高频开关电源模块采用高频PWM谐振软开关技术,可带电插拔,模块具有稳压稳流,精密度高、动态响应快、输出杂音低、抗干扰能力强、工作电压范围宽等特点。模块的工作状态可能过LCD显示清晰观,各种保护功能齐全,对故障实行自动检测,自动报警。模块内置均充、浮充切换电路,并可选择手动或自动控制。可广泛运用于直流屏系统及相关配套系统中。
主要技术指标:

1、概述::

WDP-207系列装置是我公司最新设计的分散式厂站综合自动化系统内含装置的典型产品,包括保护测控装置,适用于110KV及以下各电压等级的间隔单元的保护测控。超小型设计,可以在抽屉柜内安装,极高的性价比,尤其适用于中小型电力用户。   硬件配置:8路交流量输入;最多11路遥信量输入(为220V强电输入),最多可以控制10个继电器,通讯接口为一路现场总线,除了WPD-2471电机控制器外本身带操作箱功能。   分为二大部分:   WDP-207系列中低压保护测控装置,由WDP-207馈线保护测控装置、WDP-217线路保护测控装置、WDP-227电容器保护测控装置、WDP-237配电变保护测控装置、WDP-247电动机保护测控装置、WDP-277备用电源自投装置组成,每种分为C型、D型两种型号,其中C型为单独的保护功能,D型不单具有保护功能还具有测控功能,全部装置本身带操作箱功能。 WDP-2471电机控制器,适用于380V电机的起动控制,同时具有保护测控功能,由WDP-2471保护起动方式、WDP-2472直接起动方式、WDP-2473双向/可逆起动方式、WDP-2474星/三角起动方式四种装置组成。

2、装置的特点

WDP-207系列保护测控装置为WDP-2000厂站综合自动化系统的内含产品,其硬件基本相同,只是软件不同,一体化设计,硬件、软件均采用模块化设计,均采用统一平台,用户只须掌握一种产品就能了解其余产品。   1)硬件采用模块化设计,按照功能分为交流插件、CPU插件、电源插件、接口插件。   2)一体化设计,不单具有保护功能还具有遥测、遥控、遥信功能,具有独立的操作回路,不需附加其他设备即可直接跳合开关。   3)高集成度设计,CPU板上包含了全部数字电路,如A/D转换、开关量输入、出口继电器驱动回路、人机接口、通信处理等,其核心采用INTEL公司的准32位机作为中央处理机,具有速度快、稳定、可靠的特点,大容量寻址空间,并具有DSP功能。CPU板上配有大容量的RAM、FLASHMEMORY,信息处理能力强,并设置了高精度的时钟芯片。   4)人性化设计,产品采用全汉化的液晶显示,菜单简单,界面友好,全部定值、事件报告、各菜单均汉化,使用简单方便。   5)强大的通信处理能力,提供网络结构的现场总线,便于同后台监控系统联网。   6)全部信息,包括故障录波信息均掉电不丢失。   7)超小型设计,嵌入式安装,功能全,使用范围广,既可就地安装,又可组屏组柜。具有防尘、防振动功能,适用于环境相对恶劣的现场运行。   8)完善的自检功能,采样精度无需调节,提高了运行稳定性。

3、主要技术指标及参数:

装置的主要技术指标及参数同WPD-200系列。

4、WDP-207系列保护测控装置功能说明:


型号名称
保护功能
测控功能
资料下载
WDP-207D 馈线
保护测控装置
三相式三段定时限过流保护;
反时限过流保护;
三段零序电流保护;
三相—次重合闸;
手合及重合加速保护(前加速或后加速);
低周减载保护;
过负荷保护(可选择发信号或跳闸);
具有故障录波功能;
具有独立的操作回路。
8路交流量采集;
最多11路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-217D 线路
保护测控装置
三相式三段低压闭锁方向电流保护;
反时限电流保护;
三段零序定时限方向过流保护;
三相一次重合闸,可选择检同期、检无压或非同期;
手合及重合闸加速,设有专门的加速段,可选择前、后加速;
低周减载;
过负荷保护;
具有独立的操作回路及故障录波。
8路交流量采集;
最多11路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-227D 电容器
保护测控装置
二段相电流保护;
低电压保护;
过电压保护;
零序电流/不平衡电流保护、零序电压/不平衡电压保护;
可选择电流闭锁失压保护。
8路交流量采集;
最多11路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-237D 配电变
保护测控装置
高压侧三相式两段电流速断、过电流保护;
其中高压侧过电流可选择三相反时限过电流保护;
过负荷保护,过负荷可动作于信号或跳闸;
高压侧零序过电流保护,可动作于信号或跳闸;
低压侧两段零序电流保护,也可选择反时限过电流保护;
瓦斯保护及其它非电量保护信号转换出口。
8路交流量采集;
最多11路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-247D 电动机
保护测控装置
电流序分量速断保护(正序速断保护、负序速断保护)-正序和负序;
负序反时限-不对称故障的保护(不平衡保护);
正序反时限-堵转等对称故障保护;
接地保护;
热过载保护;
启动时间过长保护;
F—C闭锁;
热过载告警功能。
8路交流量采集;
最多11路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-9072D(PT保
护检测装置)
二段定时限过流保护:短路保护、启动时间过长及堵转保护;
二段定时限负序过流保护,一段反时限负序过流保护:断相及反相不平衡保护;
过负荷保护;
过热保护:过热告警及过热跳闸,具有热记忆及禁止再启动功能;
接地保护:零序电流保护;
低电压保护;
过电压保护;
低功率保护。
8路交流量采集;
最多11路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
正向有功、反向有功、正向无功、反向无功电量显示。
